          市建院-關于建筑設計 我們你更懂

          “管線綜合布置”怎么做?思路分享!

          返回列表 來源: 發布日期: 2020.12.17

          機電管線綜合的目的及意義


          · 發現并解決機電專業藍圖中出現的疏漏

          · 發現并解決機電系統內部各專業之間出現的疏漏
          · 發現機電系統和其他專業的沖突和疏漏,并找到解決的方法
          · 合理排列機電設備及管線的位置走向,施工方便,節省材料及人工
          · 結合精裝修標高圖等其他對圖紙,建筑物內的機電管線進行最佳排位,最大程度減少管道所占空間
          · 有利于各專業安排工序,達到統籌的目的

          · 深化設計是配合協調外部工作的樞紐


          機電管線綜合基本內容與要求

          1、基本內容


          從專業上分:一份完整的機電綜合管線圖通常包括空調風專業圖、空調水專業圖、防排煙專業圖;強電專業圖(包括動力,照明),弱電專業圖(電視電話,綜合布線);給排水專業圖;部分項目還有工藝專業(包括壓縮空氣,真空,氮氣系統)。

          從內容上分:一份完整綜合圖包括:綜合管線平面圖,圖例,施工說明,剖面圖,大樣圖。

          機電系統綜合管線主要包括以下內容:

          1)給排水專業管線,即:
          給水管道、熱水管道、蒸汽管道、排水管道、雨水管道、中水管道、消防栓管道、噴淋管道。

          2)空調與通風專業管線,即:
          空調水管道、冷凝水管、冷卻水管道、空調風管道、消防排煙管道、正壓送風管道。

          3)電氣專業管線,即:
          動力、照明配電橋架、明裝電氣配管。

          4)智能化專業管線,即:

          弱電系統橋架、明裝弱電配管。


          2、基本要求


          1. 對建筑物內的機電管線進行最佳排位,最大程度減少管道所占空間,提高天花的吊頂高度。要求我們具備空間意識,對凈高尤其重視。凈高計算時,要按“層高-梁高=凈高”。計算機電凈高時,尤其注意扣除地面裝飾完成面及管線支吊架占據空間,尤其是在前期復核酒店走廊,大堂等對標高嚴格要求而且管線較多區域的機電凈標高時,更加需要重視。通常,設計會提供梁下700左右空間作為機電管線布置空間,可以根據現場管線實際進行調整。

          2. 繪制過程考慮工藝的安裝美觀性。繪制過程需從整體出發,繪制過程中遵循平衡、分散原則。避免管線過分集中,或者機電管線空間浪費。

          3. 綜合圖繪制中必要的剖面補充。有效地避免了機電管線在平面、立面上的交叉和沖突,以保證施工的順利進行,節約工程成本。通常繪制過程中,在密集點處繪制機電綜合剖面圖,詳述密集處管道如何排布。


          機電管線綜合的原則

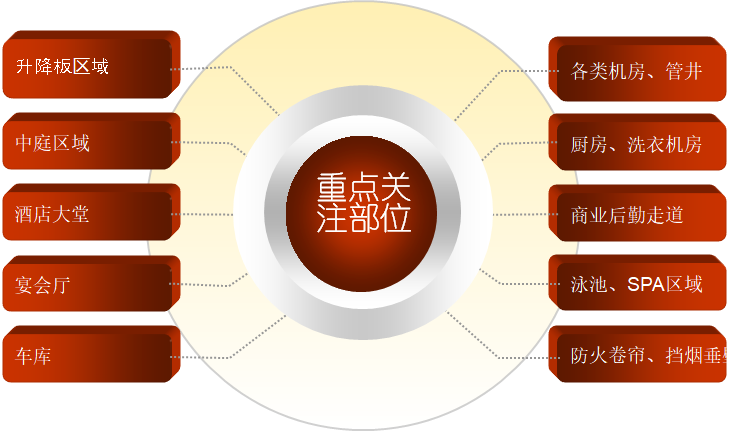

          綜合管線圖的繪制調整時應全局把控、重點關注。各種機電管線各自具有各自的工藝布置要求,當出現相互交叉擠占同一空間的問題時,應相互協調、布置得當。

          01

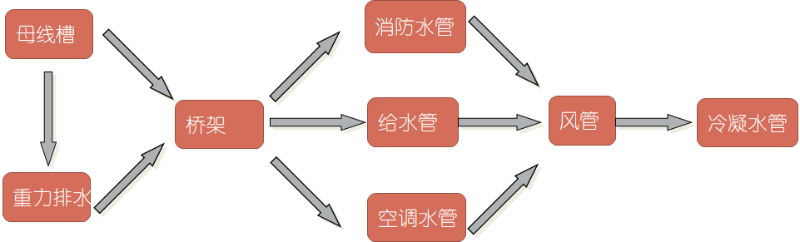

          管線布置的大體順序(空間充裕時):

          02


          管線的有序排列。各種工程管線各自具有各自的工藝布置要求,當出現相互交叉擠占同一空間的問題時,應相互協調、布置得當,管線工程綜合設計的原則一般是:

          (1)避讓原則:大的通風管道、大的高壓橋架、母線以及無壓排水管道是優先考慮對象,其它管線可適當繞行,但也不能無限制的變彎??臻g排布基本:梁下200mm空間設置強、弱電橋架,梁下200~400mm設置消防水管布管空間,梁下400mm~700mm設置空調專業管道,對于設有排煙系統的空間,通常為400mm~900mm設置為空調、防排煙風管布管空間。

          (2)先布置管徑較大的管線,后布置管徑較小的管線??照{水主干環管通常位于梁下貼梁安裝,以管線交叉排布成本最小為原則。

          (3)壓力流管道避讓重力流管道。無壓力排水管按圖紙設計要求及管路材質通??刂圃?‰~1%之間,可根據現場實際情況調整。

            (4)冷水管避讓熱水管,因熱水管往往需要保溫且造價較高。盡量避免熱水管過多翻彎而提高工程施工成本。

          (5)電纜 (動力、自控、通訊等)橋架與輸送液體的管線宜分開布置或布置在其上方。通常在設置共架的位置,盡量避免水、電共架,當業主方允許水電共架時,保證電氣管線走上方,水管線走下方。

          (6)附件少的管道避讓附件多的管道。避盡可能利用公用支架,以使管道排布整齊。

          (7)可彎曲管避讓不可彎曲管。

          (8)水系統管路不允許進入電氣用房,如高低壓電房,控制室,電梯機房。

          (9)為避免電磁場效應,必須保證強電橋架不能進入弱電間。需要注意橋架間距一致,同類型橋架保證間距50mm,同時,在聯合支架繪制過程中,如果強、弱電共架,需保證橋架(密閉)不小于300mm間隙。

          補充說明:

          · 母線槽盡量不翻彎,需要時垂直翻
          · 虹吸水管屋面下1000mm,水平干管要考慮導軌
          · 空間充裕時強弱電橋架應分開,間距不小于300mm
          · 空調水管出管井應坡向末端,盡量減少熱水管的翻彎
          · 重力排水坡度按照規范要求,條件不允許,可根據現場實際情況調整
          · 熱水管應布置在橋架上(水蒸汽影響);設置在橋架上面的水管,必須做好防水

          · 穿室外的管需要做好保溫,必要時敷設電伴熱


          機電管線綜合布置典范示例


          地下室機電工程由于專業眾多,不可避免會遇到管道碰撞的問題。一般情況下,我們執行的管道避讓原則為:若管道類型相同,遵循“小管讓大管,支管讓主管,金屬管讓非金屬管,低壓管讓高壓管”,主要是為了節省成本和操作方便;當類型不同時,應參考“電讓水,水讓風,有壓管讓無壓管”。當情況比較復雜時,要結合實際靈活考慮避讓方案。




          (來源:建筑工程魯班聯盟,如有侵權,請聯系刪除)
