          市建院-關于建筑設計 我們你更懂

          施工圖常用符號及圖例大全

          返回列表 來源: 發布日期: 2020.12.22

          想要快速的掌握這份技能,真不是一件簡單的事情,各種識圖技巧以及符號圖例全部都要熟記!


          一、識圖


          1、先讀首頁圖:從首頁圖中的圖紙目錄中,可以了解到該套房屋施工圖由那幾類專業圖紙組成、各專業圖紙有多少?gòu)?,每張圖紙的圖名及圖號。
          2、閱讀設計總說明:從中可了解設計的依據、設計標準以及施工中的基本要求,也可了解到圖中沒有繪出而設計人員認為應該說明的內容。
          3、建筑施工圖——結構施工圖——設備施工圖順序逐張閱讀。
          4、在各類專業圖紙閱讀中,基本圖和詳圖要對照閱讀,看清楚各專業圖紙表示的主要內容。

          5、如果建筑施工圖和結構施工圖發生矛盾,應以結構施工圖為準(構件尺寸 ),以保證建筑物的強度和施工質量。


          二、建筑符號

          1、定位軸線
          (1)作用
          定位軸線是施工中墻身砌筑、柱梁澆筑、構件安裝等定位、放線的依據。

          規定:主要承重構件,應繪制水平和豎向定位軸線,并編注軸線號;對非承重墻或次要承重構件,編寫附加定位軸線。

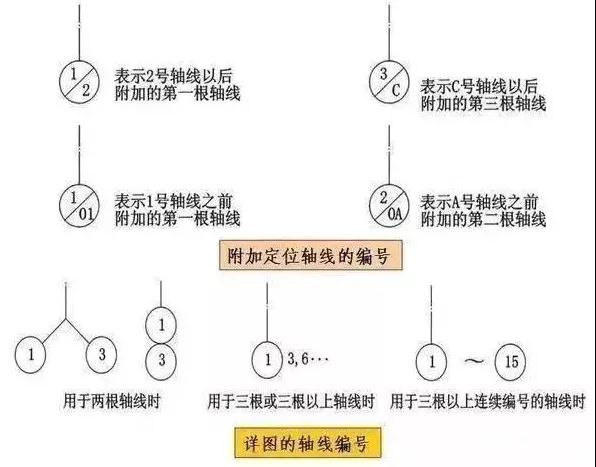

          (2)定位軸線的編號
          橫向定位軸線編號用阿拉伯?dāng)?shù)字,自左向右順序編寫;
          縱向軸線編號用拉丁字母(除I、O、Z),自下而上順序編寫;
          平面圖上定位軸線的編號,宜標注在圖樣的下方與左側,在兩軸線之間,有的需要用附加軸線表示,附加軸線用分?jǐn)?shù)編號;

          對于詳圖上的軸線編號,若該詳圖同時適用多根定位軸線,則應同時注明各有關軸線的編號,如下圖所示:

          01

          02

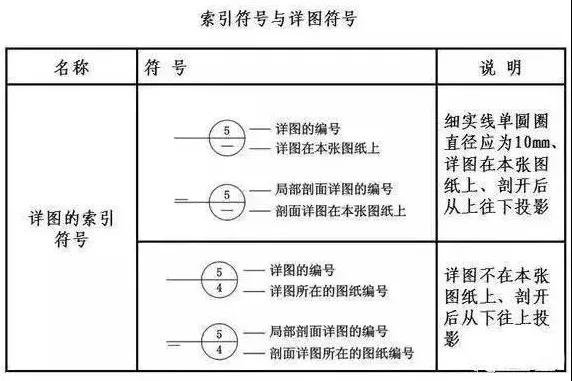

          2、索引符號與詳圖符號
          詳細表示某些重要局部,需要另繪制其詳圖進行表達。

          對需用詳圖表達部分應標注索引符號,并在所繪詳圖處標注詳圖符號。

          03

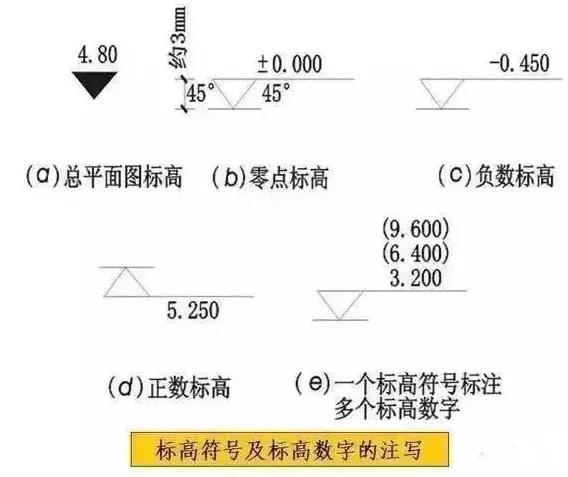

          3、標高符號
          標高是標注建筑物高度方向的一種尺寸形式,以米為單位。
          絕對標高:以青島附近黃海平均海平面為零點測出的高度尺寸,它僅使用在建筑總平面圖中。
          相對標高:以建筑物底層室內地面為零點測出的高度尺寸。
          建筑標高:指樓地面、屋面等裝修完成后構件的表面的標高。如樓面、臺階頂面等標高。

          結構標高:指結構構件未經裝修的表面的標高。如圈梁底面、梁頂面等標高。

          04

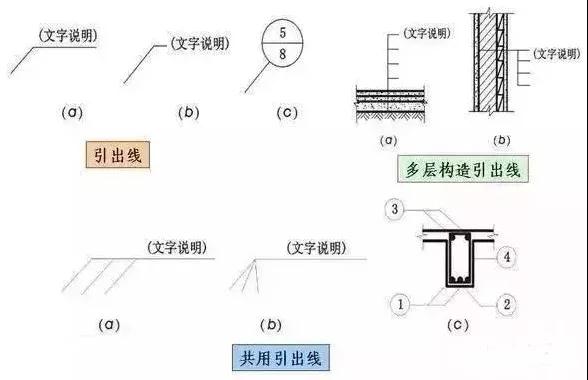

          4、引出線及其他符號

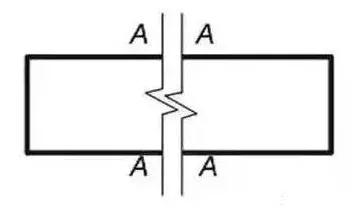

          (1)連接符號:
          對于較長的構件,當其長度方向的形狀相同或按一定規律變化時,可斷開繪制,斷開處應用連接符號表示。

          連接符號為折斷線(細實線),并用大寫拉丁字母表示連接編號。

          05


          (2)其他符號
          ①連接符號:對于較長的構件,當其長度方向的形狀相同或按一定規律變化時,可斷開繪制,斷開處應用連接符號表示。

          連接符號為折斷線(細實線),并用大寫拉丁字母表示連接編號。

          06

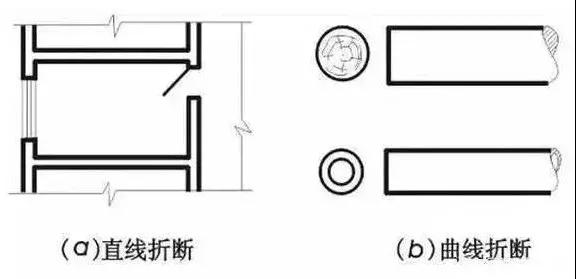

          ②折斷符號
          直線折斷:當圖形采用直線折斷時,其折斷符號為折斷線,它經過被折斷的圖面。

          曲線折斷:對圓形構件的圖形折斷,其折斷符號為曲線。

          07

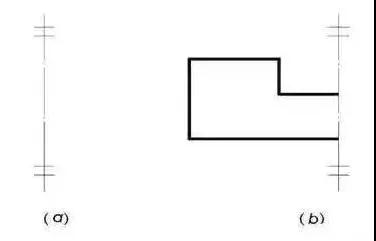

          ③對稱符號

          當房屋施工圖的圖形完全對稱時,可只畫該圖形的一半,并畫出對稱符號,以節省圖紙篇幅。

          08


          ④指北針

          在總平面圖及底層建筑平面圖上,一般都畫有指北針,以指明建筑物的朝向。

          09

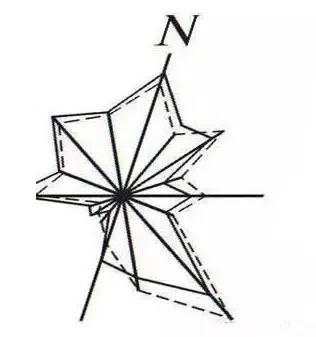

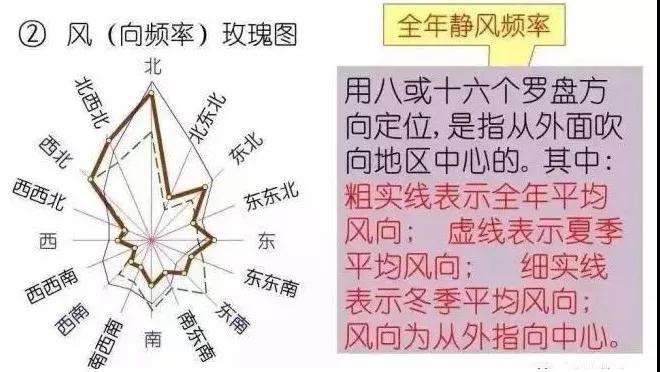

          ⑤風向頻率玫瑰圖
          用來表示該地區常年的風向頻率和房屋的朝向。

          風的吹向是指從外吹向中心。實線范圍表示全年風向頻率,虛線范圍表示夏季風向頻率。

          010

          011

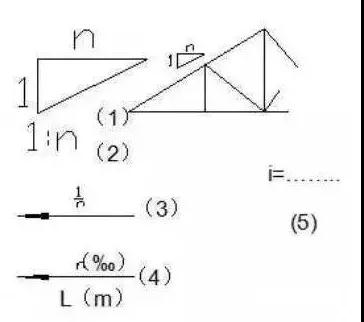

          ⑥坡度

          在施工圖中對傾斜部分的標注,通常用坡度(斜度)來表示,當坡度方向不明顯時,在坡度的數字下面應加注坡度符號,坡度符號一般指向下坡方向。
          1)坡度較大時采用
          2)坡度一般時采用
          3)坡度平坦且坡度方向不明顯時采用
          4)道路及路面的坡度標志

          5)管道的坡度標志

          012

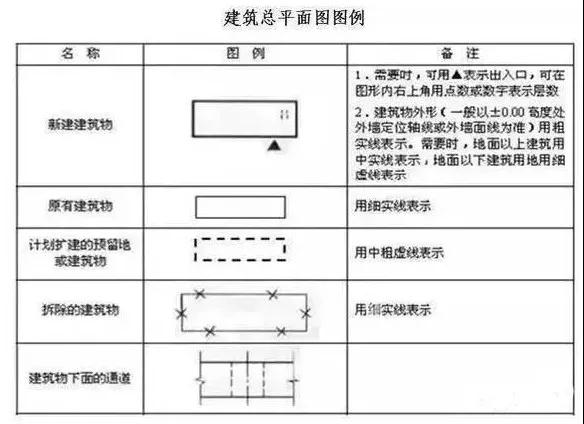

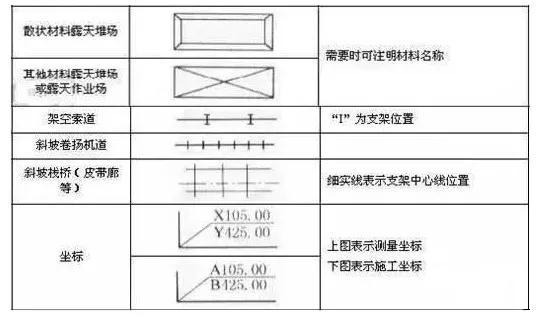

          三、建筑總平面圖圖例

          013

          014


          來源:筑龍建筑設計

          文章僅用于學習交流,版權歸原作者所有,如有問題,請及時與我們聯系,我們將第一時間做出處理。
